我国锂资源总量世界前列，但盐湖卤水锂受高Mg/Li比、低温环境影响，开发利用率不足30%。锂云母凭借分布集中、储量可观、生产周期短的优势，正成为保障锂资源安全的核心补充来源。江西宜春拥有全球最大伴生锂云母矿带，Li₂O储量超300万吨，还伴生铷、铯等战略金属。然而，锂云母晶体结构稳定、氟含量高达3%~8%，提锂过程面临晶格破坏难、氟污染控制难、锂渣处置难三重挑战。罗仙平教授团队在《有色金属（选矿部分）》发表综述，系统梳理了硫酸盐焙烧法、氯化焙烧法、硫酸熟化法、碱压煮法、氟化学法及新型工艺的技术路线与适用场景，为锂云母提锂的工艺选型与低碳化升级提供了决策参考。
锂云母提锂为什么难？
锂云母是层状铝硅酸盐矿物，Li⁺被紧密包裹在硅铝氧骨架的层间间隙中，与—OH、F⁻形成强化学键，难以直接与浸出剂接触。更棘手的是，锂云母氟含量通常3%~8%，提锂过程中氟元素易迁移释放，腐蚀设备、污染土壤水体。每生产1吨碳酸锂，会产生25~30吨锂云母冶炼渣，渣中含氟、铍等特征污染因子，消纳压力巨大。
不同品位的锂云母矿，提锂工艺的选择逻辑完全不同。高品位矿（Li₂O 4.0%~4.5%）可以选择更高效的工艺，而中低品位矿（Li₂O 1.0%~2.0%）则必须考虑经济性。因此，没有“万能工艺”，只有“匹配工艺”。
六大工艺的优劣势与适用场景
1. 硫酸盐焙烧法：工业化最成熟，但能耗高、渣量大
硫酸盐焙烧法是当前应用最广泛的主流工艺，通过Na₂SO₄、K₂SO₄等添加剂与锂云母高温反应，将难溶性晶格锂转化为可溶性Li₂SO₄，再水浸提取。锂浸出率通常在90%~95%，技术成熟稳定。但痛点也很突出：焙烧温度高达800~950℃，能耗占总工艺60%以上；辅料添加量大，锂渣产量惊人（每吨碳酸锂产渣25~30吨）；部分工艺排放SO₂尾气，环保压力大。
本土化优化案例：针对江西锂云母（Li₂O 0.93%），李雅民等采用硫酸钠+硫酸钙复合添加剂，950℃焙烧2小时，锂浸出率94.8%。卢大贵引入机械活化辅助工艺，先以960r/min球磨活化3小时，再800℃焙烧2小时，锂浸出率飙升至98.73%，碳酸锂纯度达96.90%。SU等采用K₂SO₄-KOH复合体系，锂浸出率92.78%，钾回收率81.72%。JIANG等引入微波外场强化，升温时间从43分钟缩短至20分钟，总能耗降低26.9%，锂浸出率保持95.9%。

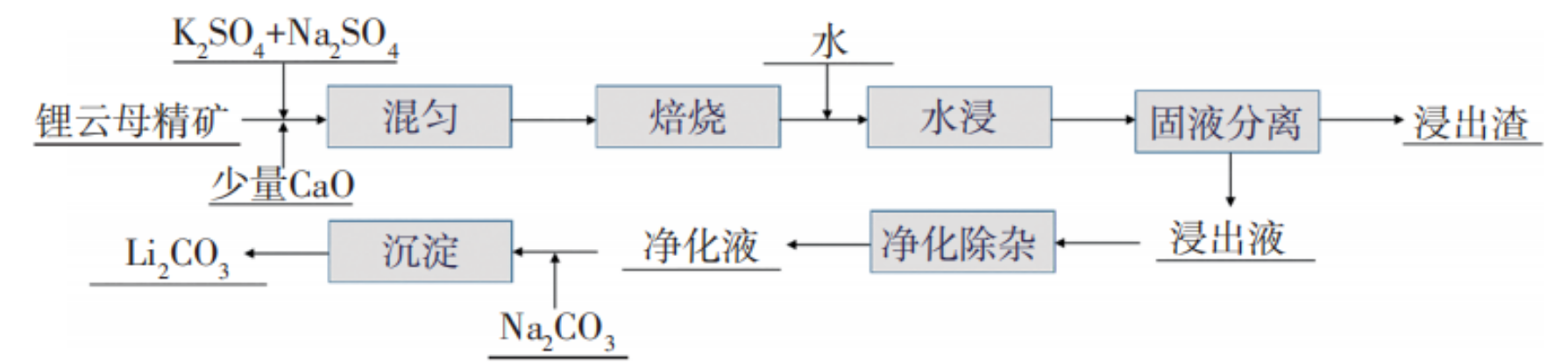

硫酸盐焙烧法提锂工艺流程
2. 氯化焙烧法：多金属协同回收强，但腐蚀性大
氯化焙烧法以CaCl₂、NaCl等为氯化剂，将锂转化为可溶性LiCl，同时能高效回收铷、铯、钾等伴生金属，实现“一矿多收”。锂浸出率可达85%~96%，铷、铯浸出率甚至可超98%。但焙烧过程中会产生Cl₂、HCl等腐蚀性气体，对设备材质要求极高，且氯化剂用量偏大。
技术突破：SU等采用CaCl₂与NaCl质量比4:5的复合体系，920℃焙烧40分钟，锂浸出率94.13%，铷浸出率99.03%，同时实现98.87%的氟固定效率。LIU等创新添加Ca(OH)₂作为固氯剂，将CaCl₂用量从传统的50%~100%降至25%，氯气挥发量从80%降至20%，环保性与经济性大幅提升。

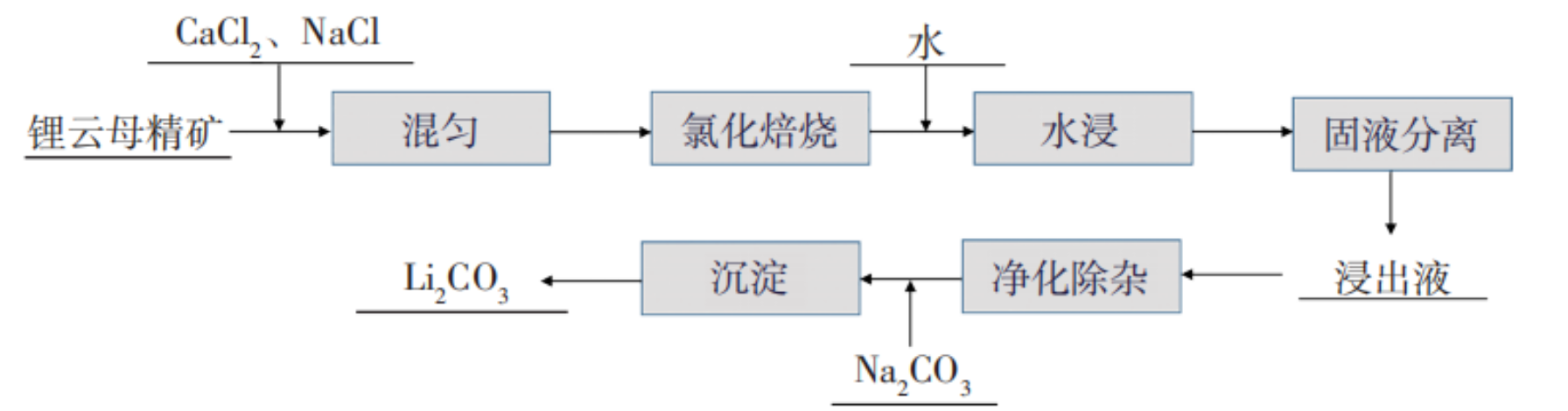

氯化焙烧法提锂工艺流程
3. 硫酸熟化焙烧法：低温节能，但酸耗大、设备要求高
该工艺在120~200℃低温下用浓硫酸熟化锂云母，破坏硅铝氧骨架，再水浸提锂。锂浸出率可达91%~97%，铷、铯浸出率也普遍超90%。工艺温度远低于硫酸盐焙烧法，能耗优势明显。但硫酸用量大、体系酸度极高，对设备防腐要求严苛；浸出液酸度高，后续中和除杂易造成锂共沉淀损失。
优化案例：包豪伟在150℃熟化4小时、硫酸浓度50%条件下，锂浸出率95.66%，铷、铯浸出率分别为94.88%、96.23%。刘玉博开发“硫酸熟化—熔解一体化”工艺：熟化后在800℃熔解2小时再水浸，锂、铷、铯浸出率分别为90.50%、91.20%、89.40%，而Al、Fe浸出率仅0.080%、0.020%，目标金属与杂质高效分离。添加20%焦炭后，焙烧温度可降至750℃、时间缩短至20分钟，且烟气中SO₂浓度达9.75%，可回收制酸。

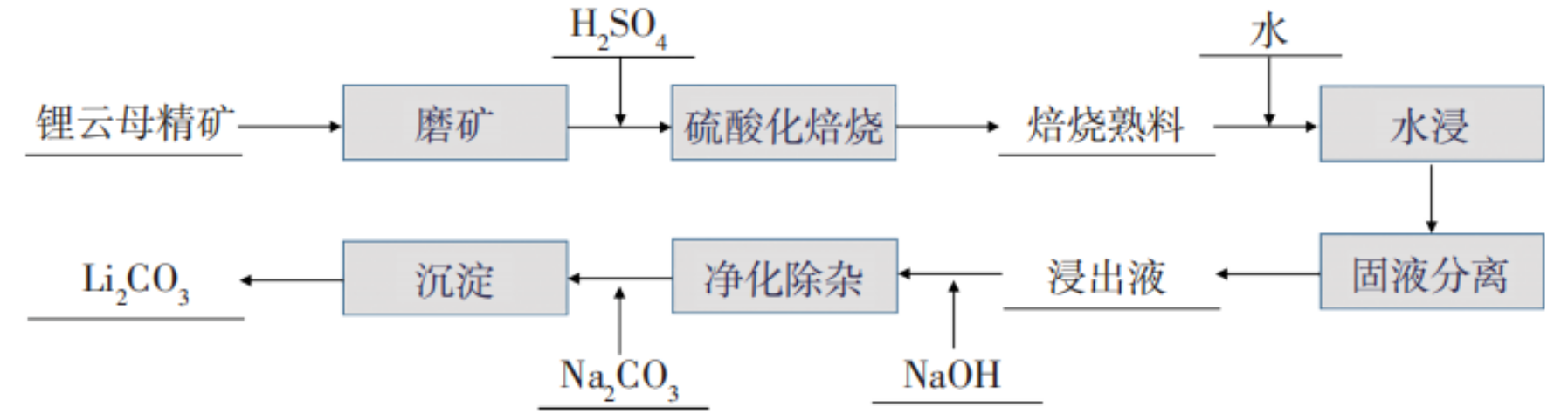

硫酸熟化焙烧法提锂工艺流程
4. 碱压煮法：无焙烧、环境友好，但需高压设备
碱压煮法在150~250℃、1.0~2.0MPa条件下，以NaOH、KOH强碱溶液破坏锂云母晶格，锂浸出率可达96%以上，且不产生HF等强腐蚀性气体，设备腐蚀风险较低。但反应需高温高压，设备投资高；浓碱废液回收难度大；液相中Mg²⁺等杂质易与Li₂CO₃共沉淀，影响产品纯度。
一体化突破：LV等开发“碱浸—溶剂萃取—磷酸沉淀—废渣合成沸石”工艺，锂、铷浸出率分别达96.43%、97.50%，铷经三级逆流萃取后萃取率高达99.50%，磷酸沉淀法锂沉淀率93.96%，碱浸废渣同步转化为沸石，实现固废资源化。

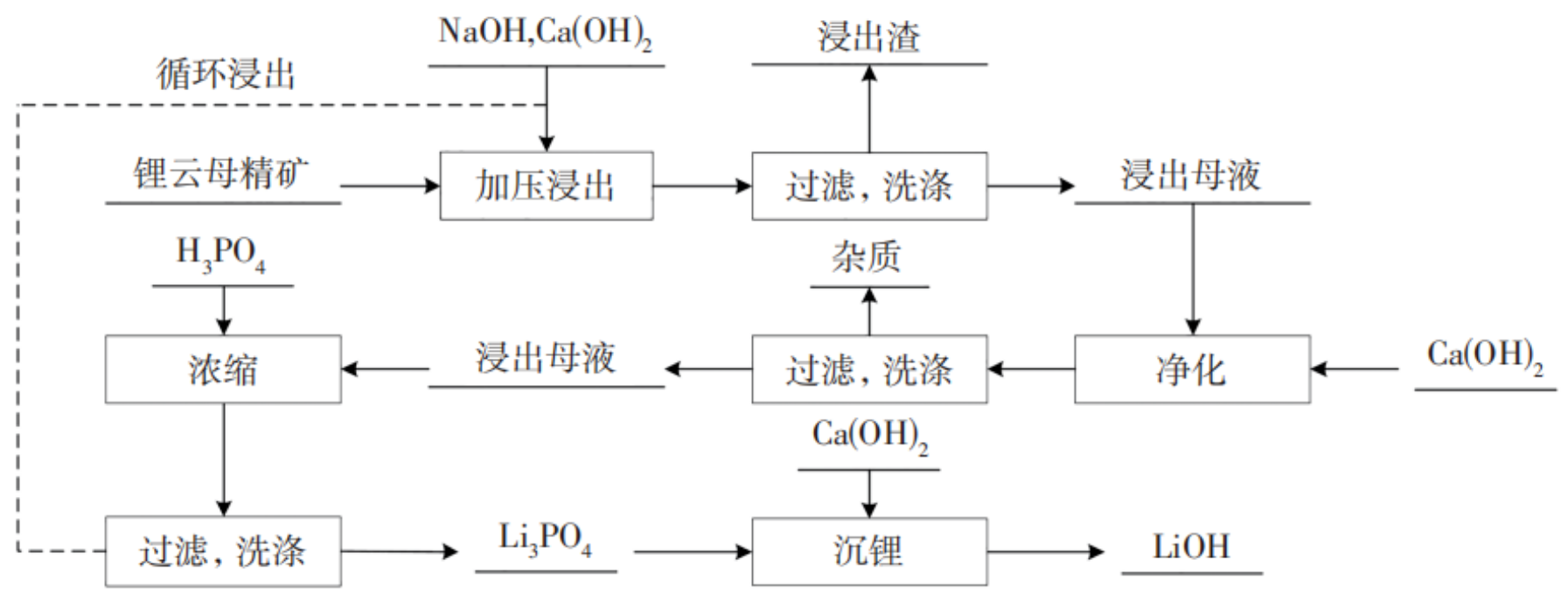

碱压煮法工艺流程
5. 氟化学法：浸出效率高，但腐蚀性与安全风险突出
氟化学法利用HF的强电负性破坏锂云母层状结构，锂浸出率可达92%~98.6%，产品纯度高达99.10%。但HF毒性大、腐蚀性极强，设备投资与运维成本高昂；且针对高钙原料，Ca²⁺易与F⁻形成CaF₂沉淀覆盖矿物表面，产生“钝化效应”。
混合体系优化：GUO等提出HF-H₂SO₄混合体系（矿石:HF:H₂SO₄=1:2:3.5），85℃反应3小时，锂浸出率98.6%，铷、铯均达90%。H₂SO₄的引入调节了Al³⁺与F⁻的配位平衡，有效减少HF消耗。WANG等发现浸出过程两阶段控制，F保留率超90%，可通过分步脱氟热处理实现氟的高效脱除。

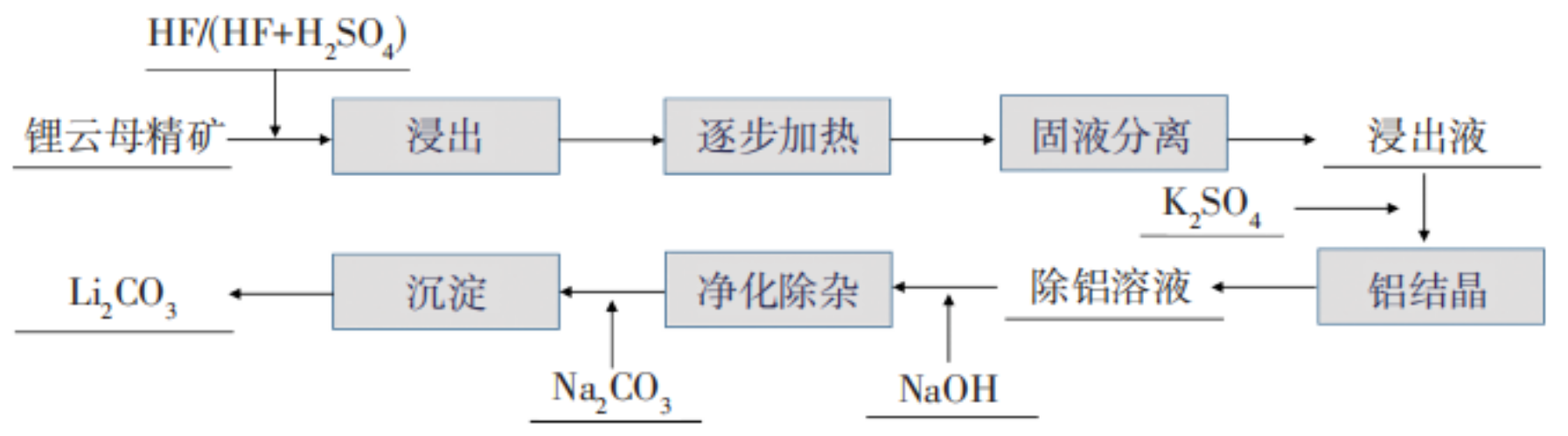

氟化学法工艺流程

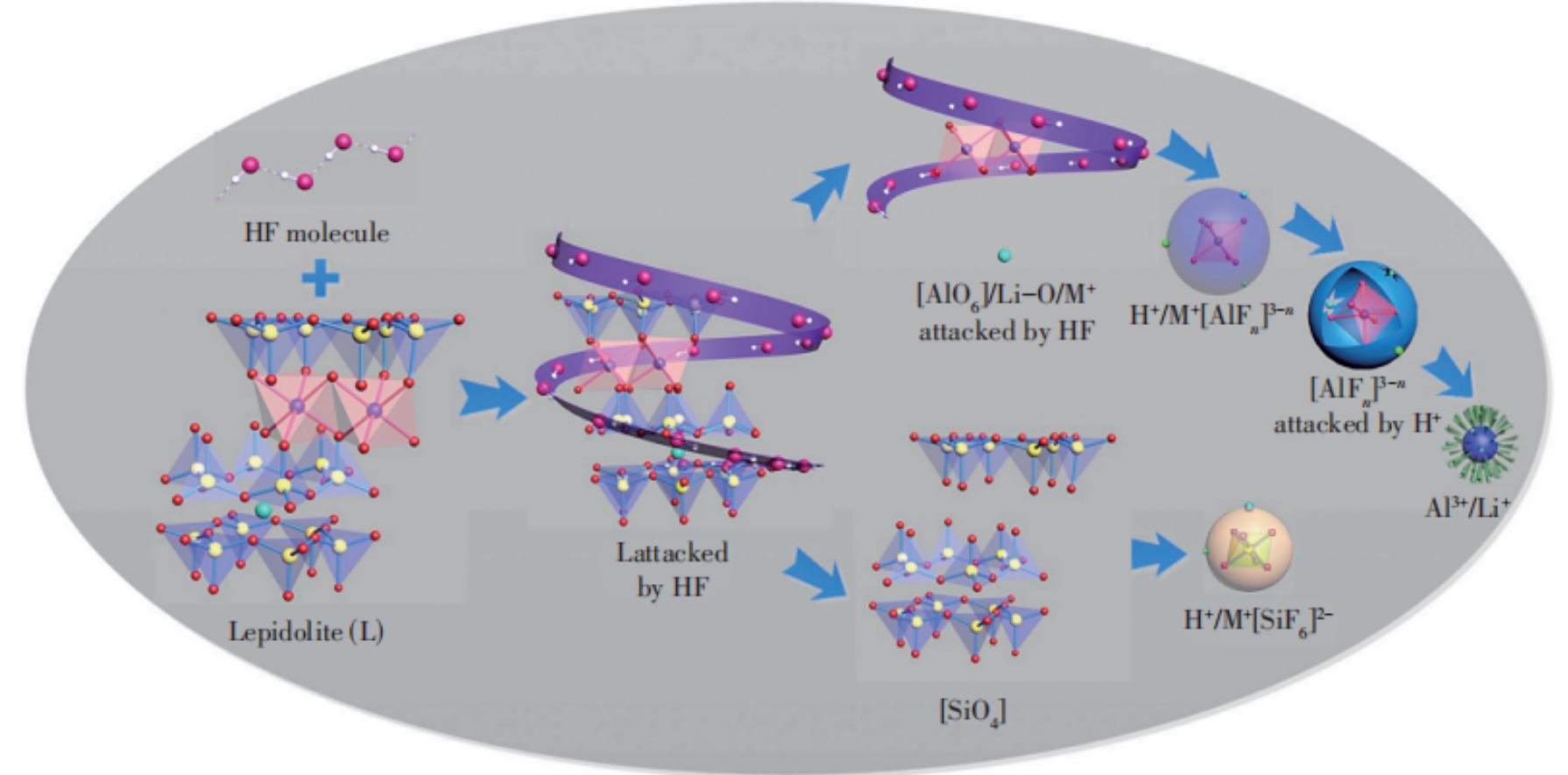

锂云母在氢氟酸-硫酸混合体系中的溶解示意图
数据图片来源:网络
【免责声明】文章为作者独立观点，不代表江苏正分立场。如因作品内容、版权等存在问题，请联系进行删除。电话：15380766707
